ZDY671F卫生级三通球阀

下一条:ZDY911F电动三通球阀 上一条:ZDY644F气动三通球阀

产品简介

产品名称:QDY6D44F气动三通球阀
类型:三通
公称通径:DN25-DN300
公称压力:1.6 2.5 4.0 Mpa
温度范围:-20℃-450℃
材料:铸钢、不锈钢等
关 键 词:三通球阀 气动球阀 QDY

产品概述

三通球阀具有自润滑性能,摩擦系数小,搞腐蚀性能强,密封性能好和使用温度范围广等优点。使用一台三通球阀可代替两台乃至三台普通阀门的工作,因此不但使管路设计更为有效,而且也降低了投资和运行成本。适用于液体、气体、蒸汽等介质的配比调节与控制。

三通球阀的球芯有L型双口孔道和T型三口孔道两种,通过改变球芯与管道的相对角度,实现对三个支管道的流体作不同的组合控制。T型三口孔道可起分流合流作用,L型双口孔道起配比作用。

产品特点

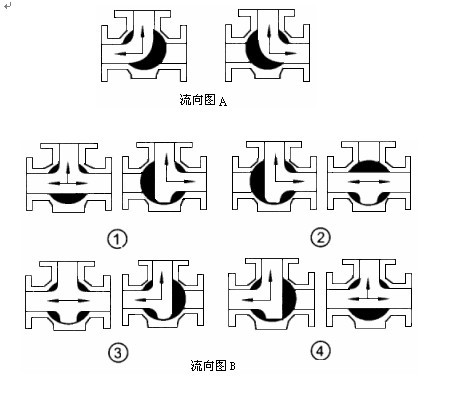

1、L型三通球阀两阀座密封具有结构紧凑、外型美观、密封性能好。它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭。(如流向图A)

2、T型三通球阀四阀座密封具有造型美观、结构紧凑合理,它不公可实现介质流向的切换,也可使三个通道相互连通,同时也可关闭任一通道,使另外两个通道连通,灵活控制管路中介质的合流或分流。(如流向图B)

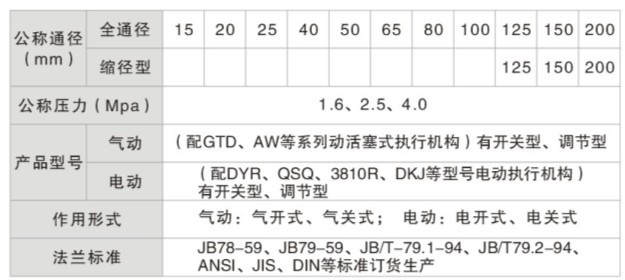

主要技术参数

阀体、阀内件材料组合、工作温度及泄漏率

阀体、阀内件材料组合、工作温度及泄漏率

阀体材料 ZG(230-450)、不锈钢((ZG1Cr18Ni9Ti、316、316L)等
球体材料 不锈钢(ZG1Cr18Ni9Ti、316、316L)等
阀杆材料 不锈钢(ZG1Cr18Ni9Ti、316、316L)等
填料材料 聚四氟乙烯、
密封型式 软密封 硬密封
阀座材料 聚四氟乙烯 碳纤维强化聚四氟乙烯 不锈钢或不锈钢+STL
泄漏量 零泄漏 小于额定流量的10-5
工作温度 —20~150℃ —20~180℃ —20~250℃

注:特殊材质要求请与本公司联系,可商洽解决。

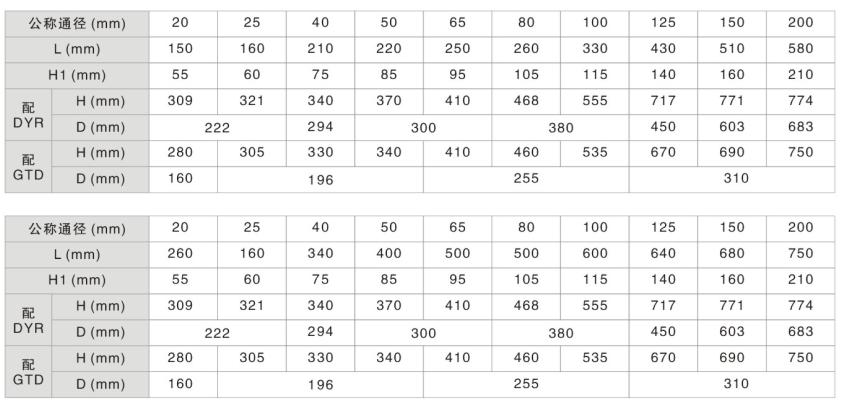

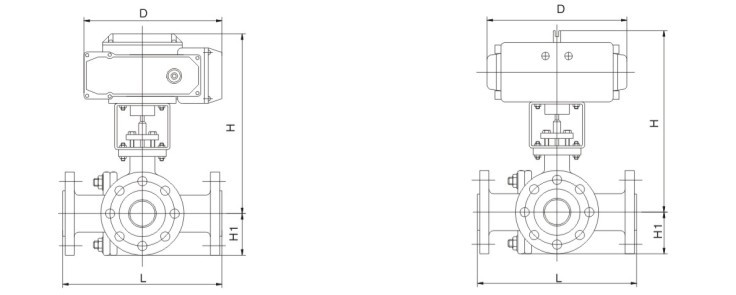

外型及连接尺寸

外型及连接尺寸

主要技术参数

阀体、阀内件材料组合、工作温度及泄漏率
