QDY9H41F电动球阀

下一条：ZADY电动球阀 上一条：DY6100E陶瓷球阀

产品简介 安装尺寸 技术参数 样本下载

产品简介

产品名称：QDY9H41F电动球阀
类型：球阀
公称通径：DN15-DN300
公称压力：1.6-6.4Mpa
温度范围：常温型：-20-+120℃+120℃-+450℃
材料：WCB、CF8、CF8M、CF3、CF3M等
关键词：电动球阀 球阀 QDY9H41F

主要技术数据

1、阀体
形式：直通铸造或锻造阀、台湾三片式球阀、
超短型对夹式球阀
公称通径：15-300mm
公称压力：PN1.6、4.0、6.4MPa、31.5MPa（定制）
连接形式：法兰式按JB78-59、JB79-59
材 料：HT200、ZG25I、ZG1Cr18Ni9、WCB、
ZG0Cr17Ni、12Mo2衬制聚四氟乙烯
上阀盖：常温型：-20-+120℃
散热型：+120℃-+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、
石棉纺织填料、耐高温碳纤维填料
2、阀内组件
阀芯形式：O型阀芯
流量特性：快开型
材料：1Cr18Ni9Ti、Oor17Ni12Mo2衬聚四氟乙烯
密封面材料：聚四氟乙烯、硬密封

3、流量特性表

公称通径（DN） 不同开度角下的Kv值
开度 10° 20° 30° 40° 50° 60° 70° 80° 90°
50 2 4 9 17 32 60 97 151 215
80 6 11 22 44 83 155 250 389 550
100 9 18 35 71 133 248 398 620 890
150 20 40 80 160 300 560 900 1400 2000
200 36 72 143 286 737 1002 1611 2506 3580
250 57 113 226 453 848 1582 2543 3955 5650
300 81 163 325 651 1220 2278 3661 5695 8100

4、执行机构

类型：可选PSQ、QSQ、DYR、Ulii系列或3810系列电子式角行程执行机构。
技术参数和性能：请参阅相应执行机构与伺服放大器的说明书，可与大禹公司技术部联系索取相关资料。

5、使用工况

（1）软密封球阀适用工况

零件名称 材??????????料
阀体 WCB ZG1Cr18Ni9Ti CF8（304） CF3（304L） ZG1Cr18Ni12Mo2Ti CF8M（316） CF3M（316L）
球体、阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni9（304） 0Cr17Ni11 （304L） 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2Ti （316） 00Cr17Ni14Mo （316L）
密封圈 聚四氟乙烯?PTFE
适用介质 水、蒸汽、油品等 硝酸等腐蚀性介质 强氧化性 介质 醋酸等腐蚀性介质 尿素等 腐蚀性介质
适用温度 -29～180℃（增强聚四氟乙烯?PTFE）、-29～300℃（对位聚苯?PPL）

（2）硬密封球阀适用工况

零件名称 材??????????料
阀体 WCB ZG1Cr18Ni9Ti CF8（304） CF3（304L） ZG1Cr18Ni12Mo2Ti CF8M（316） CF3M（316L）
球体、阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni9（304） 0Cr17Ni11 （304L） 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2Ti （316） 00Cr17Ni14Mo （316L）
密封圈 特种材料
填料、垫片 柔性石墨
适用介质 泥浆、纸浆、含有固体的流体等 高温流体、泥浆、纸浆、蒸汽、含有固体的流体等 高温、高频、高压
适用温度 -29～250℃ -29～350℃ -29～500℃

6、规格参数

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数（Kv） 20 38 72 110 170 215 380 550 890 1400 2000 3580 5650 8100
可调动作范围 0-90°
允许压差△P 小于公称压力（1.6MPa）
泄漏量Q 按API598标准测试??无泄漏
环境温度℃ -20～60℃
基本误差 ±2.5%
回差 ±2.5%
死区 1%
可调范围 250：1 350：1
配用执行机构 Ulli-05?Ulli-10 DYR-05?DYR-10?DYR-20， Ulli-25 DYR-20，DYR-40、 Ulli-50 DYR-40、60 Ulli-100 DYR-100

外形尺寸

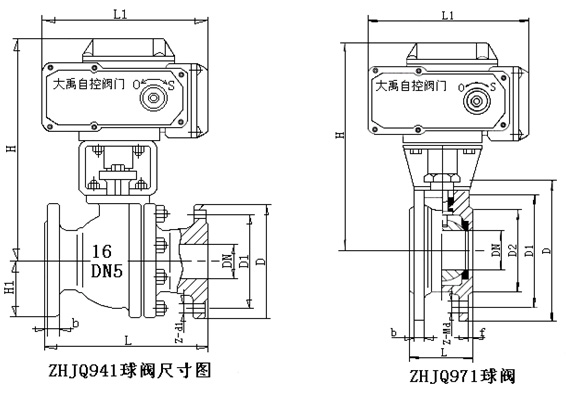

1、ZHJQ941型电动球阀外形尺寸

公称通径DN L D H L1 D1 b Z-d1 H1 L2
压力 1.6/2.5/4.0 1.6/2.5/4.0 ? ? 1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0 ? ?
15 130/130/140 95 275 160 65 14/16/16 4-14 48 208
20 140/140/150 105 280 160 75 14/16/16 4-14 53 208
25 150/150/165 115 287 196 85 14/16/16 4-14 58 208
32 165/165/180 135 384 196 100 16/18/18 4-18 68 208
40 180/180/200 145 312 196 110 16/18/18 4-18 73 208
50 200/200/220 160 325 196 125 16/20/20 4-18 80 208
65 220/220/250 180 335 255 145 18/22/22 4-18/8-18/8-18 90 256
80 250/250/280 195 365 255 160 20/22/22 8-18 98 256
100 280/280/320 215/230/230 400 255 180/190/190 20/24/24 8-18/8-23/8-23 120 256
125 320/320/360 245/270/270 420 255 210/220/220 24/28/30 8-23/8-25/8-25 140 256
150 360/360/400 280/300/300 440 255 240/250/250 24/28/30 8-23/8-25/8-25 167 256
200 400/400/550 335/360/375 470 255 295/310/320 26/34/38 12-23/12-25/12-30 210 256
250 630?750 405?470 545 310 ? ? ? ? ?
300 750?870 460?530 580 310 ? ? ?

2、ZHJQ971超短型电动球阀外形尺寸

公称通径DN L H D D1 D2 ｂ ｆ L1 Z-md
15 35 275 90 65 45 14/16 2 160 4/m12
20 38 280 100 75 55 14/16 2 160 4/m12
25 42 287 110 85 65 14/16 2 160 4-m12
32 50 297 130 100 78 16/18 2 196 4-m16
40 60 312 145 110 85 16/18 3 196 4-m16
50 70 325 160 125 100 16/20 3 196 4/8-m16
65 95 335 180 145 120 18/22 3 255 4/8-m16
80 118 365 190 160 135 20/22 6 255 8-m16
100 140 400 215/230 210/220 155/160 20/28 3 255 8-m16/20
125 175/195 420 245/270 210/220 185/188 24/28 3 255 8-m16/24
150 210/260 440 280/300 240/250 210/218 24/28 3 255 8-m20/24

注：表中数据XX/XX表示压力：1.6MPa/2.5MPa

3、ZHJQ911型三块式电动球阀外形尺寸

公称通径DN G L H L1
15 1/2″ 75 275 160
20 3/4 80 280 160
25 1 90 287 160
32 1¼ 40 297 196
40 1½ 120 312 196
50 2 140 325 196

外形尺寸

1、ZHJQ941型电动球阀外形尺寸

公称通径DN L D H L1 D1 b Z-d1 H1 L2
压力 1.6/2.5/4.0 1.6/2.5/4.0 ? ? 1.6/2.5/4.0 1.6/2.5/4.0 1.6/2.5/4.0 ? ?
15 130/130/140 95 275 160 65 14/16/16 4-14 48 208
20 140/140/150 105 280 160 75 14/16/16 4-14 53 208
25 150/150/165 115 287 196 85 14/16/16 4-14 58 208
32 165/165/180 135 384 196 100 16/18/18 4-18 68 208
40 180/180/200 145 312 196 110 16/18/18 4-18 73 208
50 200/200/220 160 325 196 125 16/20/20 4-18 80 208
65 220/220/250 180 335 255 145 18/22/22 4-18/8-18/8-18 90 256
80 250/250/280 195 365 255 160 20/22/22 8-18 98 256
100 280/280/320 215/230/230 400 255 180/190/190 20/24/24 8-18/8-23/8-23 120 256
125 320/320/360 245/270/270 420 255 210/220/220 24/28/30 8-23/8-25/8-25 140 256
150 360/360/400 280/300/300 440 255 240/250/250 24/28/30 8-23/8-25/8-25 167 256
200 400/400/550 335/360/375 470 255 295/310/320 26/34/38 12-23/12-25/12-30 210 256
250 630?750 405?470 545 310 ? ? ? ? ?
300 750?870 460?530 580 310 ? ? ?

2、ZHJQ971超短型电动球阀外形尺寸

公称通径DN L H D D1 D2 ｂ ｆ L1 Z-md
15 35 275 90 65 45 14/16 2 160 4/m12
20 38 280 100 75 55 14/16 2 160 4/m12
25 42 287 110 85 65 14/16 2 160 4-m12
32 50 297 130 100 78 16/18 2 196 4-m16
40 60 312 145 110 85 16/18 3 196 4-m16
50 70 325 160 125 100 16/20 3 196 4/8-m16
65 95 335 180 145 120 18/22 3 255 4/8-m16
80 118 365 190 160 135 20/22 6 255 8-m16
100 140 400 215/230 210/220 155/160 20/28 3 255 8-m16/20
125 175/195 420 245/270 210/220 185/188 24/28 3 255 8-m16/24
150 210/260 440 280/300 240/250 210/218 24/28 3 255 8-m20/24

注：表中数据XX/XX表示压力：1.6MPa/2.5MPa

3、ZHJQ911型三块式电动球阀外形尺寸

公称通径DN G L H L1
15 1/2″ 75 275 160
20 3/4 80 280 160
25 1 90 287 160
32 1¼ 40 297 196
40 1½ 120 312 196
50 2 140 325 196

主要技术数据

1、阀体
形式：直通铸造或锻造阀、台湾三片式球阀、
超短型对夹式球阀
公称通径：15-300mm
公称压力：PN1.6、4.0、6.4MPa、31.5MPa（定制）
连接形式：法兰式按JB78-59、JB79-59
材 料：HT200、ZG25I、ZG1Cr18Ni9、WCB、
ZG0Cr17Ni、12Mo2衬制聚四氟乙烯
上阀盖：常温型：-20-+120℃
散热型：+120℃-+450℃
压盖形式：螺栓压紧式
填 料：V型聚四氟乙烯填料、含浸聚四氟乙烯填料、
石棉纺织填料、耐高温碳纤维填料
2、阀内组件
阀芯形式：O型阀芯
流量特性：快开型
材料：1Cr18Ni9Ti、Oor17Ni12Mo2衬聚四氟乙烯
密封面材料：聚四氟乙烯、硬密封

3、流量特性表

公称通径（DN） 不同开度角下的Kv值
开度 10° 20° 30° 40° 50° 60° 70° 80° 90°
50 2 4 9 17 32 60 97 151 215
80 6 11 22 44 83 155 250 389 550
100 9 18 35 71 133 248 398 620 890
150 20 40 80 160 300 560 900 1400 2000
200 36 72 143 286 737 1002 1611 2506 3580
250 57 113 226 453 848 1582 2543 3955 5650
300 81 163 325 651 1220 2278 3661 5695 8100

4、执行机构

类型：可选PSQ、QSQ、DYR、Ulii系列或3810系列电子式角行程执行机构。
技术参数和性能：请参阅相应执行机构与伺服放大器的说明书，可与大禹公司技术部联系索取相关资料。

5、使用工况

（1）软密封球阀适用工况

零件名称 材??????????料
阀体 WCB ZG1Cr18Ni9Ti CF8（304） CF3（304L） ZG1Cr18Ni12Mo2Ti CF8M（316） CF3M（316L）
球体、阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni9（304） 0Cr17Ni11 （304L） 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2Ti （316） 00Cr17Ni14Mo （316L）
密封圈 聚四氟乙烯?PTFE
适用介质 水、蒸汽、油品等 硝酸等腐蚀性介质 强氧化性 介质 醋酸等腐蚀性介质 尿素等 腐蚀性介质
适用温度 -29～180℃（增强聚四氟乙烯?PTFE）、-29～300℃（对位聚苯?PPL）

（2）硬密封球阀适用工况

零件名称 材??????????料
阀体 WCB ZG1Cr18Ni9Ti CF8（304） CF3（304L） ZG1Cr18Ni12Mo2Ti CF8M（316） CF3M（316L）
球体、阀杆 2Cr13 1Cr18Ni9Ti 0Cr18Ni9（304） 0Cr17Ni11 （304L） 1Cr18Ni12Mo2Ti 0Cr17Ni12Mo2Ti （316） 00Cr17Ni14Mo （316L）
密封圈 特种材料
填料、垫片 柔性石墨
适用介质 泥浆、纸浆、含有固体的流体等 高温流体、泥浆、纸浆、蒸汽、含有固体的流体等 高温、高频、高压
适用温度 -29～250℃ -29～350℃ -29～500℃

6、规格参数

公称通径DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300
流量系数（Kv） 20 38 72 110 170 215 380 550 890 1400 2000 3580 5650 8100
可调动作范围 0-90°
允许压差△P 小于公称压力（1.6MPa）
泄漏量Q 按API598标准测试??无泄漏
环境温度℃ -20～60℃
基本误差 ±2.5%
回差 ±2.5%
死区 1%
可调范围 250：1 350：1
配用执行机构 Ulli-05?Ulli-10 DYR-05?DYR-10?DYR-20， Ulli-25 DYR-20，DYR-40、 Ulli-50 DYR-40、60 Ulli-100 DYR-100
