ZDY641F气动半球闷

产品简介

产品名称：DY6160补偿式调节半球阀
类型：
公称通径：DN32-DN1500
公称压力：0.6-6.4Mpa，Class150-600Lb,JIS10-40K
温度范围：－196～＋566℃
材料：铸铁、碳钢、不锈钢、铸不锈钢、铸钢等
关键词：补偿式半球阀半球阀调节半球阀

产品概述

DY6100系列补偿式偏心半球阀在以引进德国先进技术为基础，经消化、提高的高科技更新换代产品，为提高我国工业管理装备水平提供了新型优异产品。本系列产品采用新型纳米陶瓷材料制作阀门的密封部件和易损部件，提高了阀门产品的耐磨性、防腐性及密封性，大大延长了阀门的使用寿命。纳米陶瓷密封阀门其耐磨损，密封性好，能最大限度地减少泄漏，对环境保护将起到积极的推进作用。产品广泛应用于石油、化工、造纸、冶金、污水处理等工业行业中液体、半流体、浆状液体、空气、烟气、煤气、可燃气体、固物粉料、晶粒料及含杂质多的两相流体和易沉淀、易结垢、结晶等特种介质的切断、调节及输送控制。是本公司获得国家发明专利产品，专利号：2009200754893。

产品特点

设计独特，自动补偿性能强
密封面耐磨、耐冲刷
剪切自洁能力强，密封性能优越
启闭迅速轻便、压损小

主要的参数性能

公称通径	32～1600	32～1400	32～1000	32～600	32～400	32～300	32～200
公称压力（Mpa)	0.6	1.0	1.6	2.5	4.0	6.4	10.0
公称压力（Class）			150		300		600
公称压力K级			10		20		40
壳体试压Mpa	0.9	1.5	2.4	3.8	6	9.6	15
（Class.K级）			3		7.8		15.4
密封试压Mpa	0.66	1.1	1.8	2.8	4.4	7.04	11.0
(Class.K级）			2.2		5.6	5.6	11.2
气密试压Mpa	0.5～0.7

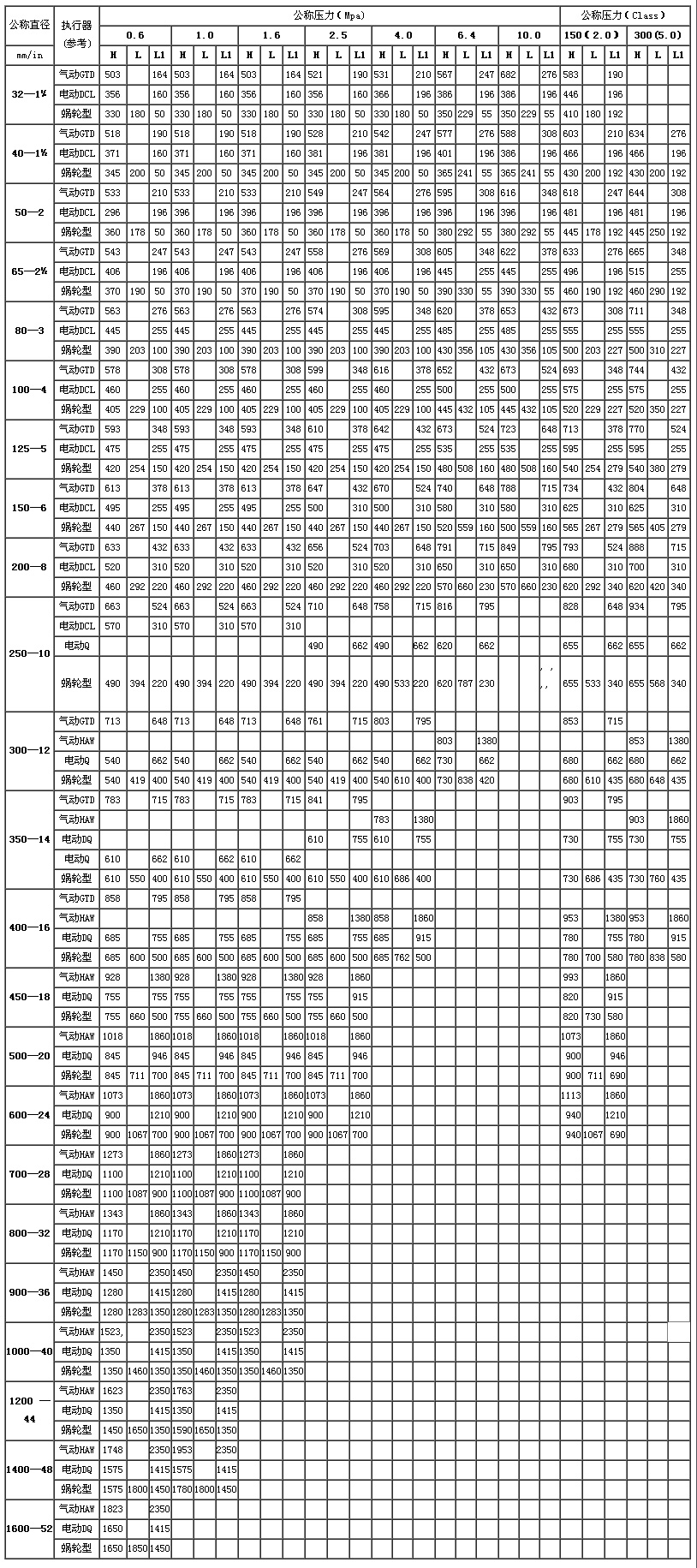

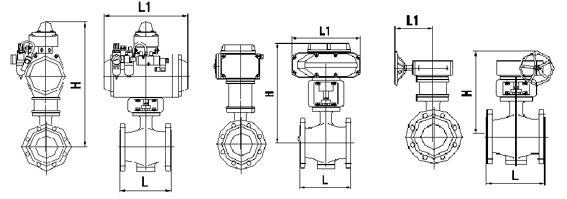

外形尺寸图

主要的参数性能

公称通径	32～1600	32～1400	32～1000	32～600	32～400	32～300	32～200
公称压力（Mpa)	0.6	1.0	1.6	2.5	4.0	6.4	10.0
公称压力（Class）			150		300		600
公称压力K级			10		20		40
壳体试压Mpa	0.9	1.5	2.4	3.8	6	9.6	15
（Class.K级）			3		7.8		15.4
密封试压Mpa	0.66	1.1	1.8	2.8	4.4	7.04	11.0
(Class.K级）			2.2		5.6	5.6	11.2
气密试压Mpa	0.5～0.7
