产品简介
产品名称：ZCTG电磁阀 类型：高温 公称通径：DN10-DN250 公称压力：1.6、2.0、4.0Mpa 温度范围：-40～+400℃ 材料：不锈钢等 关键词：ZCTG电磁阀 电磁阀
产品概述
ZCTG高温电磁阀是先导直动型的电磁阀，广泛用于水、轻油、重油、非腐蚀性气体及蒸汽等各种流体介质，如电站抽气管道疏水系统和蒸发器的排气系统中，主要用于对管道中的介质进行二位通断和远程控制。
产品特点
在阀门开启和关闭过程中，介质始终没有通过电磁头，因此，阀门在使用过程中，介质特征对电磁头的工作没有影响，所以此阀具有耐高温、耐低温等功能。
主要技数参数
工作原理
ZCTG 电磁阀根据通电时呈开启或关闭不同，可分为常开式和常闭式。 常闭电磁阀工作原理是：在未通电时，电磁阀呈关闭状态。当电磁线圈通电后，在电磁力 的作用下动铁芯与静铁 芯吸合，动铁芯向上移 动，通过驱动头转轴， 带动阀杆克服弹簧力上移 ，使阀杆密封面与副阀 座脱离，副阀打开。阀 杯上腔介质通过副阀流 向阀门出口，阀杯上腔 的介质压力会不断下降 ，通过压力 差把阀杯向上托起，阀 门主阀打开，阀门开启 。当线圈断电 后，电磁力消失，动铁 芯在弹簧力作用下向下移动，通过驱动头 转轴，带动阀杆向下移 动，使阀杆密封面紧压 在副阀座上达到密封， 副阀关闭。介质通过阀杯 平衡孔流向阀杯上腔，阀杯上 腔介质压力上升，推动阀杯下移，主阀关闭，阀门关闭。常开型与此相反

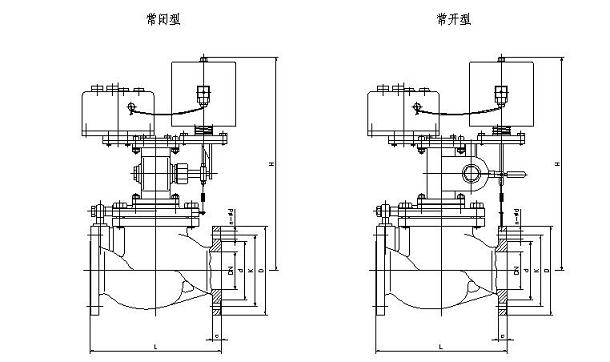

安装尺寸
