产品概述
ZCT电磁阀是自动控制系统中常见的管路开关元件，被广泛应用于石油、化工、冶金、纺织、食品、造船、医疗、环保及其他各工业部门的管路装置中，完成系统中气体、蒸汽、液体、油类（粘度≤4°E）等各种介质的自动控制，实现节能和程序控制自动化。
产品特点
1、不锈钢型阀芯利用流体润滑作用，减少磨损。 2、主阀芯采用特种材料，耐磨损。 3、不受蒸汽冷凝水影响。 4、具有能耗小,温升低,流量足结构精巧简单,易于安装,维护,可靠性好等特性。 5、动式结构。

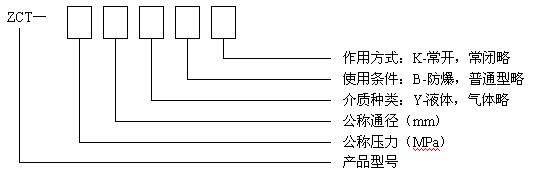

型号编制说明
工作原理
ZCT3~8型电磁阀是利用电磁力直接工作的直动式阀门。ZCT10~25型电磁阀是利用电磁力与介质压力差工作的先导式阀门。
常闭电磁阀工作原理，在未接受到电信号时，电磁阀呈关闭状态。当电磁线圈通电后产生磁场，在电磁力的作用下，动铁芯与定铁芯吸合，副阀口开启（直动式则直接开启主阀口）此时主铁芯上腔的压力通过副阀口卸荷，由于压力差的作用，使主阀芯向上运动，达到主阀口开启的目的，使介质流通。当电磁阀断电后磁场消失、动铁芯在弹簧力的作用下复位，将副阀口关闭（直动式则直接关闭主阀口），此时介质从平衡孔进入主阀芯上腔，使上腔压力升高，在压力差的作用下，使主阀芯复位将主阀口关闭，介质断流。
常开电磁阀，在断电常位时，由弹簧作用，副阀口打开，主阀流通。当电信号进入线圈时，活动铁芯受电磁力作用吸下，副阀口封闭，工作介质经平衡孔进入阀杯内，当压力趋于平衡时，靠主阀弹簧、阀杯自重及介质压力使阀杯下移，严密封住主阀口，阀门呈关闭状态。当主阀断电时，电磁力消失，副阀打开，主阀杯内压力迅速消失，介质压力将主阀阀杯托上，开启主阀口，介质流通，阀呈开启状态。 注：阀体材料有2Cr13与1Cr18Ni9Ti，特殊材料请在订货时注明。
技术参数
公称通径（mm）
3
4
5
6
8
10
15
20
25
工作压差（MPa）
0～1.0
0.01～1.0
公称压力（MPa）
1.0
功耗（VA）
17
电源电压
AC 220V 其余规格可作特殊订货
使用寿命
按JB/T7352-94规定
额定流量系数（KV）
泄漏量（ml/min）
按JB/T7352-94·F规定
介质温度℃
≤155
工作介质
蒸汽、空气、水、油（粘度≤4°E）

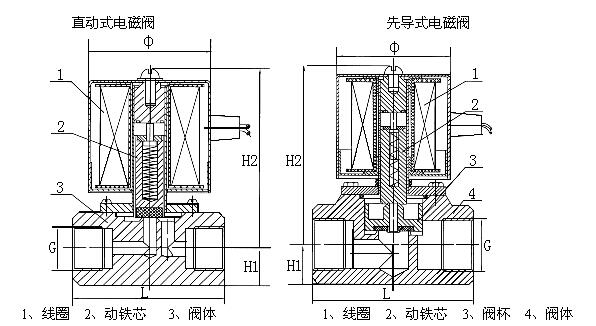

外形及连接尺寸
公称通径 DN
外形尺寸
螺纹连接
H
L
G
92
70
1/2
95
3/4
100
90
1
工作压差（Mpa）
公称压力（Mpa）
