产品概述
产品特点及适用范围
ZRFLX(S)电动放料阀操作方便，开启自由，运动灵活可靠，阀瓣装配维修简单，密封结构合理，密封圈更换方便，最适宜控制容易沉积或含有颗粒的流体。广泛应用在化工、石油、冶金、制药、农药、染料、食品加工等行业的反应器，储罐和其它容器上，用作控制料液和料位。

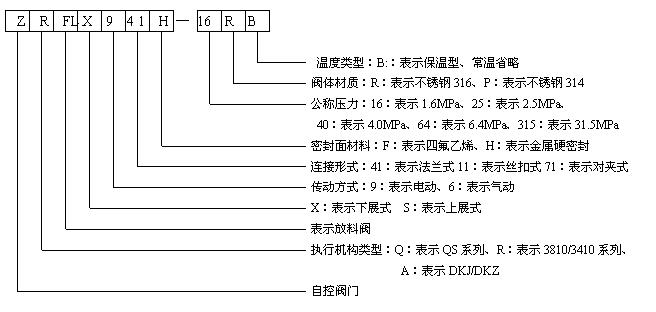

型号及编制说明
工作原理和结构

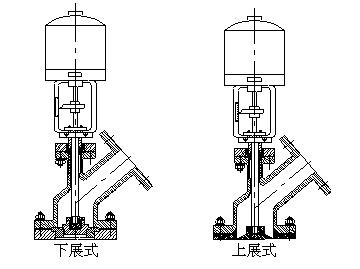

ZRFLX(S)型电动放料阀3810系列电动执行机构与上下展式放料阀组合构成。（如图1）
3810系列电动执行机构,是以220V交流单相电源作为驱动电源，接受来自计算机调节器或操作器的4-20mADC，或者1-5VDC输入信号来运转的全电子式执行机构，机内有伺服放大器，无需另配用伺服放大器，关键部件控制器采用先进的混合集成电路，并用树脂浇铸固化，经老化处理，可靠性高，防潮，防震。用电位器调整零点、行程、灵敏度，方便易行；用功能开关任意选择正、反动作、选择断信号的三种状态。同时，执行器具有过载保护、温度保护及压缩弹簧保证阀门的关严等三种保护功能。是一种具有高可靠性的产品，可于各种直行程和角行程调节阀门组成电动调节阀。本电动执行机构由控制器、传动机构、开度检测机构、联结机构、手动机构组成。
上、下展式放料阀，是一种特殊结构型式的单座调节阀，阀体成Y形，阀体流路流畅，流量大，压降损失小，阀座泄漏量符合ANSIBIG．104标准，是反应罐应用系统装置中的节能型阀门。主要用于反应器，储罐和其它容器的底部排料，借助于阀门底部法兰焊接于储罐和其它容器的底部，消除工艺介质通常在容器出口的残留现象。放料阀根据实际的需要，放底结构设计为平底型，并提供提升和下降两种工作方式阀瓣。阀体内腔装有耐冲刷、耐腐蚀的密封圈，在开启阀门瞬间，可以保护阀体不被介质冲刷、腐蚀，并对密封圈进行特种处理，使表面硬度达到HRC56-62，具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要可以堆焊硬质硬质合金，密封副采用线密封，保证密封的可靠性，并可防止结疤。同时，采取短行程阀瓣的设计。
图1
技术参数和性能
阀体
1、耐腐蚀性强： ● 采用WCB材质：使用介质如水、丙酮、酒精、氨、碳酸钡、苯等，最低温度－29℃，最高使用温度425℃。 ● 采用不锈钢材质： 使用介质如颗粒、油品、纸浆、二氧化碳气等，最低温度－100℃，最高使用温度232℃。不锈钢的一般工作温度：≤150℃。 ● 严禁使用含氟离子液体（如HF等），也不能用强碱用磷酸等（温度＞150℃，浓度＞30％）。 2、压力范围：0.6～2.5MPa 3、通径范围：25～250mm
安装尺寸

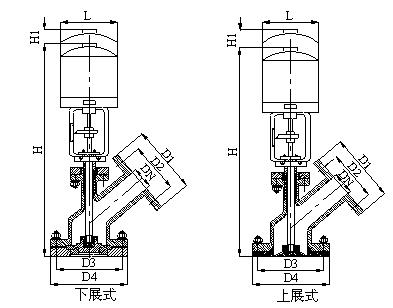

ZRFLX(S)型电动放料阀外形及连接尺寸：
图2
表1
公称通径DN(mm)
上展式
下展式
H
H1
L
D1
D2
D3
D4
25
115
85
100
135
750
280
32
110
145
810
40
125
160
845
50
180
65
195
1000
310
80
215
1050
210
245
1120
240
1370
150
295
335
1450
370
200
405
1585
360
