ZDY自力式压力调节阀

下一条：ZQDY-压力调节阀上一条：自力式压力套筒调节阀

产品简介安装尺寸技术参数样本下载

产品概述

ZZYP型自力式压力调节阀是不需要任何外加能源,能在无法提供能源哦气源的场所工作，它集测量、执行和控制功能于一体，利用被调介质自身压力的变化而实现压力自动调节的阀门产品。

该阀采用快开流量特性，在运行中可随意调整压力设定值，具有动作灵敏、密封性能好大的有点。适用于各种气体、液体及蒸汽介质进行减压、稳压（用于阀后调节）或泄压、持压（用于阀前调节）的自动控制。附设冷凝器可在≤350°C温度下使用。

产品特点

ZZYP型自力式压力调节阀最大特点是能在无电、无气的场所工作，同时又节约了能源，压力设定值在运行中可随意调整。采用快开流量特征，动作灵敏、密封性能好，因而它广泛应用于石油、化工、电力、冶金、食品、轻纺、机械制造与居民建筑楼群等各种工业设备中。

结构与作用原理

调压阀主要有检测执行机构、调压阀、冷凝器与阀后接管等腰三角形四部分组成，其结构（见图1、图2）。
图1：用于控制阀后压力的调压阀，阀的作用方式为压闭型。其原理如下：介质由箭头方向流入阀体、经阀芯、阀座节流后输出。另一路经冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到减压、稳压之目的。如阀后压力增加，作用于膜片上的力增加，压缩弹簧，带动阀芯，使阀门开启度减小，直至阀后压力下降到设定值为止。同理，如阀后压力降低，作用在膜片上的力减小，由于弹簧的反作用力，带动阀芯，使阀门开启度增大，直到阀后压力上升到设定值为止。

图2：用于控制阀前压力的调压阀，阀的作用方式为压开型。其原理如下：介质由箭头方向流入阀体，另一路经冷凝器（介质为蒸汽时使用）冷却后，被引入执行机构作用于膜片上，使阀芯随之发生相应的位移，达到泄压、稳压之目的。如阀前压力增加，作用于膜片上的力增加，压缩弹簧，带动调芯，使阀门开启度增大，直到阀前压力下降到设定值为止。同理，如阀门开启度减小，直到阀前压力上升到设定值为止。

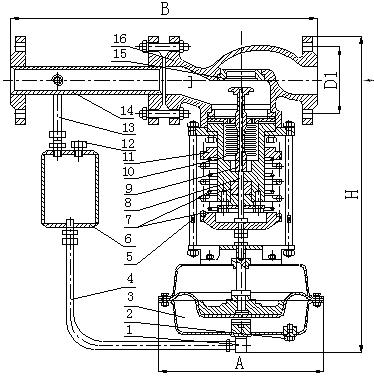

1、进液接头2、排气塞3、检测执行机构4、进液管5、压盖螺钉6、冷凝器7、弹簧8、阀杆9、阀芯10、波纹管11、压力调节盘12、注液口螺钉13、取压管14、阀后接管15、阀座16、阀体

图1ZZYP-16B自力式压力调节阀

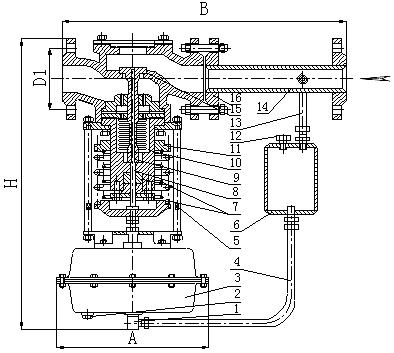

1、进液接头2、排气管3、检测行机构4、进液管5、压盖螺杆6、冷凝器7、弹簧8、阀杆9、阀芯10、波纹管11、压力调节盘12、注液口螺钉13、取压管14、阀前接管15、阀座16、阀体

图2ZZYP-16K型自力式压力调节阀

主要技术数据

1、主要技术参数和性能指标表2

公称通径DN（mm）		20	25	32	40	50	65	80	100	125	150	200	250	300
额定流量系数（KV）		7	11	20	30	48	75	120	190	300	480	760	1100	1750
额定行程（mm）		8		10		14	20		25	40		50	60	70
公称压力PN（MPa）		1.6、4.0、6.4
压力调节范围（Kpa）		15～50、　40～80、　60～100、　80～140、　　120～180、　160～220、 200～260、　240～300、　280～350、　330～400、　380～450、　430～500、 480～560、　540～620、　600～700、　680～800、　780～900、　880～1000、 600～1500、　1000～2500
流量特性		快开
调节精度（%）		±5
使用温度（℃）		≤350
允许泄漏量	硬密封（l/h）	单座：≤10-4?阀额定容量（Ⅳ级）；双座、套筒≤5×10-3阀额定容量（Ⅱ级）
	软密封（ml/h）	0.15		0.30		0.45	0.60	0.90	1.7	4.0		6.75	11.10	11.60
减压比	最大	10
	最小	1.25

2、压力调节范围确定

压力调节范围分段，见主要参数及性能指标表，控制压力应尽量选取在调节范围的中间值附近（详见表2）。

3、阀后压力调节阀，其阀前压力与阀后压力的关系

自力式调节阀本身是一个调节系统，阀本身又有一定的压降要求，对阀后压力调节阀（B型），为保证阀后压力在一定范围内，其阀前压力必须达到一定值，其要求可参见下表：

阀前压力 Kpa	30	50	100	150	200	250	300	350	400	450	500	550	600
阀后压力 KPa	15～ 24	15～ 40	15～ 80	15～ 120	20～ 160	25～ 200	30～ 240	35～ 280	40～ 320	45～ 360	50～ 400	55～ 440	60～ 480

阀前压力 Kpa	650	700	750	800	850	900	950	1000	1250	1500	2000	2500	3000
阀后压力 KPa	65～ 520	170～ 560	75～ 600	80～ 640	85～ 680	90～ 720	95～ 760	100～ 800	125～ 1000	150～ 1200	200～ 1600	250～ 2000	300～ 2400

4、外形尺寸与重量

图3外形尺寸图

公称通径DN			20	25	32	40	50	65	80	100	125	150	200	250	300
法兰接管尺寸B			383		512		603	862		1023	1380		1800	2000	2200
法兰端面距L			150	160	180	200	230	290	310	350	400	480	600	730	850
压力调节范围KPa	15-140	H	475		520		540	710		780	840	880	915	940	1000
		A	280		308
	130-300	H	455		500		520	690		760	800	870	880	900	950
		A	230
	280-500	H	450		490		510	680		750	790	860	870	890	940
		A	176					194			280
	480-1000	H	445		480			670		740	780	850	860	880	930
		A	176					194			280
	600-1500	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
	1000-250	H	445		570		600	820		890	950		1000	1100	1200
		A	85		96
重量Kg			26		37		42	72	90	114	130	144	180	200	250
导压管接头螺纹			M16×1.5

5、主要零件材料

零件名称	材料
阀体	ZG230-450、ZG1Cr18Ni9Ti、ZGCr18Ni12Mo2Ti
阀芯	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀座	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
阀杆	1Cr18Ni9Ti、Cr18Ni12Mo2Ti
橡胶膜片	丁晴、乙炳、氟、耐油橡胶
膜盖	A3、A4钢涂四氟乙烯
填料	聚四氟乙烯、柔性石墨

（1）阀结构形式：波纹管平衡型双阀芯平衡型

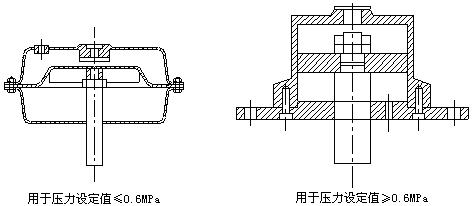

（2）执行机构：

图4

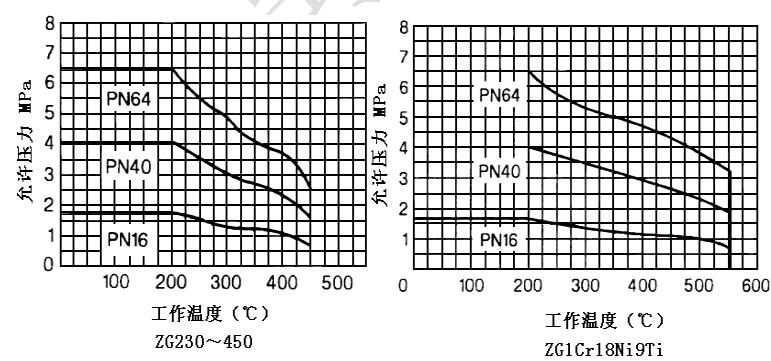

（3）阀体工作温度与允许压力：

图5
