ZDY(H)高温三通阀

产品简介

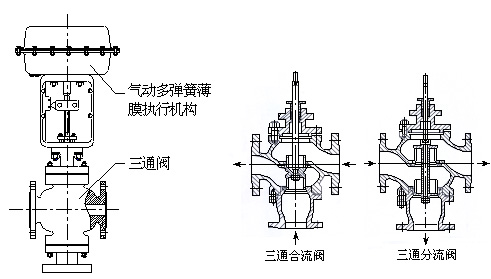

产品名称：ZJHF(H)三通分流（合流）调节阀
类型：三通
公称通径：DN25-DN300
公称压力：1.6-6.4Mpa
温度范围：－40～＋315℃
材料：HT200， ZG270-500， ZG1Cr18Ni9Ti
关键词：三通调节阀 ZJHF(H) 气动调节阀精小型调节阀

主要技术性能

1、主要技术性能指标

项???? 目		指标值	项???? 目				指标值
基本误差 %	不带定位器	±5.0	始终点偏差 %	不带	气关	始点	±5.0
	带定位器	±1.0				终点	±2.5
回?? 差 %	不带定位器	3.0		定位器	气开	始点	±2.5
	带定位器	1.0				终点始点	±5.0
死?? 区 %	不带定位器	3.0
	带定位器	0.4		带定位器			±1.0
额定行程偏差 %		＋2.5	允许泄漏量 I/h				10－3×阀额定容量

2、规格和技术参数

调节机构主要技术参数

公称通径（mm）	合流	25		32	40	50		65	80	100	125	150	200	250	300
	分流	?		?	?	?		?	80	100	125	150	200	250	300
额定流量系数 KV	合流	8.5		13	21	34		53	85	135	210	340	535	800	1280
	分流	?		?	?	?		?	85	135	210	340	535	800	1280
公称压力? MPa			1.6;???? 4.0;???? 6.4													?
行程? （mm）			16		25		40????????									?
流量特性			直线													?
介质温度? ℃			-20～200（常温型）；?? -40～315（中温型）													?
法兰尺寸、型式			PN16按JB78—59光滑式；? PN40、64按JB/T79.2—94凹式													?
阀体材质			HT200， ZG270-500， ZG1Cr18Ni9Ti													?
阀芯材质			1Cr18Ni9													?
上阀盖形式			普通式（常温型）；热片式（中温型）													?
可调比			30：1													?

注：可为用户提供ANSI、JPI、JIS等国外法兰标准的产品，其法兰距按用户需要确定。

二、执行机构主要技术参数

型??? 号
薄膜有效面积 cm2	220	350	350	560	900
行?? 程??? mm	10	16	25	40	60
弹簧范围? KPa	20—100#、40—200、80—240、20—60、60—100

#20—100 Kpa为标准弹簧范围

3、工作压力与温度关系

根据工艺介质的最大工作压力来选定调节阀的公称压力时,必须对应介质工作温度的条件。因为公称压力是在一定的基准温度下依据强度条件定出的。一旦工作温度超过了基准温度，允许的最大工作压力必定低于公称压力。这一点应该引起足够注意。具体的两者关系见表。
许用介质压力和工作温度的关系

? 材料代号	公称压力 PN （Mpa）	介质工作温度? ℃
		＜120	＜200	＜250	＜300		＜350		＜400	＜425	＜450
		最大工作压力? Mpa
HT200	1.6	1.6	1.5	1.4		?		?	?	?	?
ZG270-500 ?	4.0	?	4.0	3.7		3.3		3.0	2.5	2.3	1.8
	6.4	?	6.4	5.9		5.2		4.7	4.1	3.7	2.9
ZG1Cr18Ni9Ti ?	4.0	?	?	?		?		4.0	3.0	2.7	2.4
	6.4	?	?	?		?		6.4	4.4	4.2	4.0

4、型号、规格

类? 别	常? 温? 型		中? 温? 型
类? 别	合流阀	分流阀	合流阀	分流阀
型? 号
规? 格	DN25—300	DN80—300	DN25—300	DN80—300
工作条件	温度：-25℃~+55℃ 相对湿度：5%~100%

注：公称通径小于80时，分流阀可用合流阀替代

5、允许压差

选用调节阀，除考虑上述条件外，还应注意到从推力角度出发，调节阀能否正常工作的问题，用特征数值表达就是允许是否大于最大工作压差，所以在选用时要使最大工作压差小于调节阀的允许压差。ZJHH/F气动三通薄膜调节阀允许压差表单位：KPa

公称通径?? （mm）				25		32	40	50	65	80	100	125	150	200	250	300
薄膜有效面积??? （cm2）				280			400		630			1000			1600
? 允许压差 ?	气源压力 Kpa		弹簧范围? Kpa	允许压差在P2=0，阀杆在介质流出端状态下
	气关	120	20～100	0.85	0.52		0.47	0.30	0.28	0.18	0.12	0.12	0.08	0.04	0.04	0.02
	气关	240	40～200	1.9	1.21		1.1	0.7	0.65	0.43	0.28	0.28	0.19	0.11	0.11	0.04
	气开	0	20～100	0.85	0.52		0.47	0.30	0.28	0.18	0.12	0.12	0.08	0.04	0.04	0.02
	气开	0	40～200	1.9	1.21		1.1	0.7	0.65	0.43	0.28	0.28	0.19	0.11	0.11	0.04

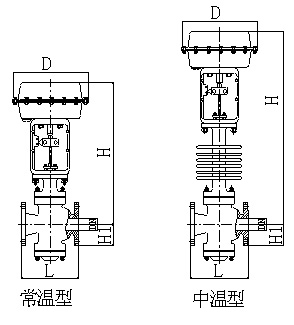

安装尺寸

ZJHH/F气动薄膜三通调节阀安装尺寸表

公称通径	行程	D	合??? 流								分??? 流
			L			H		H1			L			H		H1
			PN （MPa）			H		PN （MPa）			PN （MPa）			H		PN （MPa）
			1.6	4.0	6.4	常温	中温	1.6	4.0	6.4	1.6	4.0	6.4	常温	中温	1.6	4.0	6.4
25	16	325	185	190	200	615	763	140	150	160	?	?	?	?	?	?	?	?
32	16		200	200	210	622	773	150	160	170	?	?	?	?	?	?	?	?
40	25		220	220	235	625	776	160	170	180	?	?	?	?	?	?	?	?
50	25		250	255	265	640	791	180	190	200	?	?	?	?	?	?	?	?
65	? 40	410	275	285	295	861	1024	200	210	220	?	?	?	?	?	?	?	?
80			300	310	320	879	1042	210	230	240	300	310	320	885	1050	225	250	265
100			350	360	370	873	1036	220	250	260	350	350	370	900	1060	245	275	285
125	60	495	410	430	440	1029	1244	260	300	300	410	425	440	1050	1265	285	320	325
150			450	465	475	1046	1261	280	320	320	450	460	475	1060	1275	305	340	345
200			550	560	570	1075	1290	320	380	380	550	560	570	1105	1320	350	400	410
250	100	600	635	660	670	1451	1320	?	474	474	635	660	670	1525	1800	?	540	540
300	100	600	720	740	770	1512	1560	?	584	584	720	740	770	1545	1820	?	612	612

安装尺寸

ZJHH/F气动薄膜三通调节阀安装尺寸表

公称通径	行程	D	合??? 流								分??? 流
			L			H		H1			L			H		H1
			PN （MPa）			H		PN （MPa）			PN （MPa）			H		PN （MPa）
			1.6	4.0	6.4	常温	中温	1.6	4.0	6.4	1.6	4.0	6.4	常温	中温	1.6	4.0	6.4
25	16	325	185	190	200	615	763	140	150	160	?	?	?	?	?	?	?	?
32	16		200	200	210	622	773	150	160	170	?	?	?	?	?	?	?	?
40	25		220	220	235	625	776	160	170	180	?	?	?	?	?	?	?	?
50	25		250	255	265	640	791	180	190	200	?	?	?	?	?	?	?	?
65	? 40	410	275	285	295	861	1024	200	210	220	?	?	?	?	?	?	?	?
80			300	310	320	879	1042	210	230	240	300	310	320	885	1050	225	250	265
100			350	360	370	873	1036	220	250	260	350	350	370	900	1060	245	275	285
125	60	495	410	430	440	1029	1244	260	300	300	410	425	440	1050	1265	285	320	325
150			450	465	475	1046	1261	280	320	320	450	460	475	1060	1275	305	340	345
200			550	560	570	1075	1290	320	380	380	550	560	570	1105	1320	350	400	410
250	100	600	635	660	670	1451	1320	?	474	474	635	660	670	1525	1800	?	540	540
300	100	600	720	740	770	1512	1560	?	584	584	720	740	770	1545	1820	?	612	612
