ZQDY-40电动三通

产品简介

产品名称：ZQSF（H）系列三通合流/分流电动调节阀
类型：三通合流/分流
公称通径：DN25-DN300
公称压力：1.6-6.4Mpa
温度范围：-20-+450℃
材料：WCB、ZG1Cr18NiTi、CF8M、CF3M、316、316L、耐腐蚀合金等
关键词：电动调节阀三通调节阀 ZQSF（H）

主要技术数据

主要技术参数

公称通径DN		合流		25	32		40		50		65			80	100		125			150	200	250	300
		分流												80	100		125			150	200	250	300
额定流量系数KV		合流		8.5	13		21		34		52			85	135		210			340	535	800	1260
		分流												85	135		210			340	530	800	1260
额定行程 mm				16			25					40						60				100
公称压力? MPa				1.6、4.0、6.4
流量特性				直线
执行机构	PSL			201		202		204、208					208、210						312、314			320、325
	QSL			201、202			QSL-204			QSL-208						QSL-316						320、325
	出轴推力（KN）			1.0		2.0、4.0		4.5、8.0 4.0．8.0					8.0、10．0						12.0、14.0、16			20.0、25.0
	最大行程			50mm														60mm				100mm
允许压差（MPa）				1.6	1.0		2.5		1.6		1.5			1.0	0.65		0.4			0.3	0.16	0.26	0.18
上阀盖型式				普通式(常温型)、散热片式（中温型）
介质温度? ℃				-20～＋200，-40～＋250（常温型）；-40～＋450（中温型）
可调比				30：1
法兰标准				铸铁按JB78-59、铸钢按JB79-59
输入阻抗				250Ω
基本误差? %				≤±2.5
回?? 差?? %				≤2.5
死?? 区?? %				≤1.0
始终点偏差? %			电开电关	±2.5
额定行程偏差?? %				2.5
允许泄漏量? Q				Kv值的0.05%
主要零部件材质
阀体、阀盖				WCB、ZG1Cr18NiTi、CF8M、CF3M、316、316L、耐腐蚀合金等
阀芯、阀座				1Cr18NiTi、316、316L、耐腐蚀合金、F4等
填料材质				聚四氟乙烯、柔性石墨、不锈钢波纹管
电动执行机构				PSL、QSL、3810L（3410L）ZAZ、DKZ、DZW等，一般根据合同要求与防护、防爆等级配置，也可根据用户选择配置

主要零件材料及推荐使用温度范围

阀体材料	公称压MPa	介质工作温度℃
		＜	＜	＜	＜	＜	＜	＜	＜	＜	＜	＜	＜	＜	＜
		120	200	250	300	350	400	425	450	475	500	525	550	575	600
		最大工作压力MPa
铸铁HT200	1．6	1.6?? 1.5
铸钢ZG25	4．0 6．4		4.0 6.4	3.7 5.9	3.3 5.2	3.0 4.7	2.8 4.1	2.3 3.7	1.8 2.9
铸不锈钢 ZG1Cr18Ni9Ti	4．0 6．4					4.0 6.4	3.0 4.4	2.7 4.2	2.4 4.0	2.1 3.8	1.9 3.5	1.7 3.4	1.4 3.2	1.1 2.9	0.8 2.6

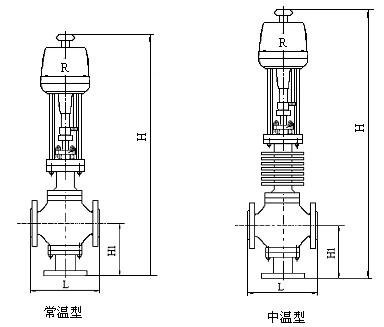

外型尺寸

公称通径 DN (mm)	R mm	L			H		H1			重量（Kg）
		PN(MPa)			常温型	中温型	PN(MPa)			重量（Kg）
		1.6	4.0	6.4	常温型	中温型	1.6	4.0	6.4	普通型	中温型
25	176	185	190	200	801	931	140	150	160	19.5	22.5
32		200	210	210	817	947	150	160	170	20.5	23.5
40		220	230	235	844	974	160	170	180	27	35
50		250	255	265	884	1014	180	190	200	30	40
65		275	285	295	947	1094	200	220	220	62	70
80		300	310	320	960/1080	1123/1243	210/225	230/250	240/265	66	74
100		350	335	370	974/1172	1137/1275	220/245	250/275	260/285	84	96
125	225	410	425	440	1163/1321	1362/1520	260/285	300/320	300/325	142	158
150		450	460	475	1191/1351	1390/1550	280/305	320/340	320/340	179	196
200		550	560	570	1270/1438	1467/1631	320/350	380/400	380/410	235	255
250		670	740	750
300		770	805	820

注：斜杆上面为合流型尺寸，斜杆下面为分流型尺寸。
